Atuadores Lineares

A ASTEN detém a tecnologia em Atuadores Lineares para atender o mercado nacional e internacional, com a qualidade dos produtos disponíveis no mercado mundial e com a vantagem de oferecer soluções personalizadas.

Atuador sem Encoder (Modelo “S”)

Funcionamento Atuador Linear

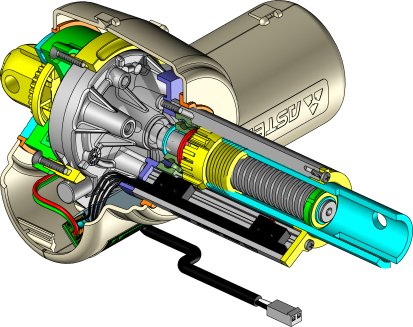

Acionado por Motorredutor (15) com alta perforance de torque e acoplado a um Fuso (3) com perfil de rosca preciso, promove, quando em rotação, o deslocamento axial da Bucha (4) (com rosca interna de mesmo perfil) que integra à Haste de Movimento (1), guiada por um Cilindro guia (2),resulta num movimento linear. Possui ainda, para limitar seus movimentos de avanço e retorno, Micros (17) para “fins de curso”, integrados ao conjunto.

Atuador com Encoder (Modelo “C”)

Funcionamento do Encoder

Encoder óptico é um acessório opcional que converte uma posição mecânica em um respectivo sinal elétrico, através de um emissor de luz e um elemento fotossensível (21). Pode ser classificado por medir ângulos ou deslocamentos lineares. Em nossa aplicação há um disco de leitura de 24 posições (22), onde, após 360°graus  de  revolução  do fuso (3), teremos 48 transições (on/off). O encoder óptico traduz o deslocamento da haste referenciando sua posição linear a uma eletrônica apropriada.

Nomenclatura

  1 - Haste de movimento
  2 - Cilindro guia
  3 - Fuso
  4 - Bucha do fuso
  5 - Rolamento do fuso
  6 - Guarnição do gabinete do fuso
  7 - Flange de fixação do cilindro guia
  8 - Capa do fuso
  9 - Capa do olhal
10 - Anel de fixação da tampa do redutor
11 - Guarnição gabinete do olhal
12 - Olhal de fixação do atuador
13 - Flange de fixação do olhal
14 - Tampa do redutor
15 - Motorredutor
16 - Placa de ligação
17 - Micro fim de curso
18 - Tampa do cilindro guia
19 - Anél guia do fuso








20 - Placa do sensor
21 - Sensor de posição
22 - Disco de posicionamento
23 - Cabo de ligação do sensor


 Nota

  1. Os valores são orientativos e representam uma média obtida em ensaios.

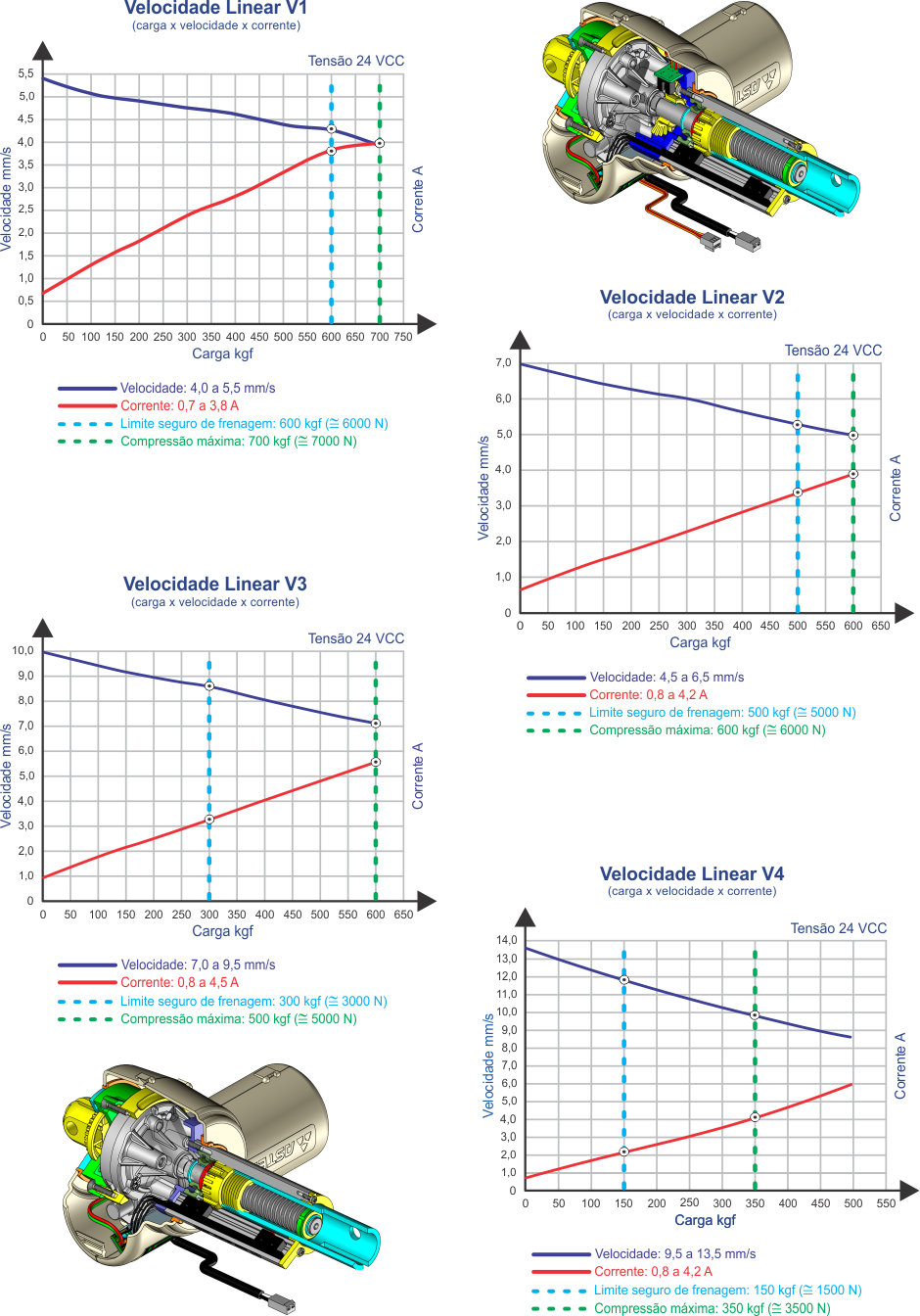

  2. Os valores para tração máxima são limitados aos componentes de fixação mecânica referente aos modelos de Atuadores e não à capacidade de torque do motorredutor, que é a mesma em ambos os sentidos de rotação. Sob consulta e demanda, poderemos fornecer Atuadores capazes de tracionar cargas em condição idêntica aos valores demonstrados nas curvas abaixo.

Versões de Fixação da Haste

Versões de Fixação do Olhal

Item Código Modelo Força de Compressão Força de Tração Tensão Acabamento Acessórios Grau de Proteção Curso
(mm)
Medida Aberta
(mm)
Medida Fechada
(mm)
Velocidade Tipo de Tubo Peso
(kg)
34 30974 ATL AA63-S V2-150 8000 N 3000 N 220 VCA Sem Capa Sem Encoder IP 54 150 520 370 V2 Alumínio 06,7
11 30972 ATL AA63-S V2-050 8000 N 3000 N 220 VCA Sem Capa Sem Encoder IP 54 050 320 270 V2 Alumínio 66,0
22 30973 ATL AA63-S V2-100 8000 N 3000 N 220 VCA Sem Capa Sem Encoder IP 54 100 420 320 V2 Alumínio 06,4
45 30975 ATL AA63-S V2-200 8000 N 3000 N 220 VCA Sem Capa Sem Encoder IP 54 200 620 420 V2 Alumínio 07,0
07 30741 ATL AB10-C V2-050 6000 N 1000 N 024 VCC Termoplástico Com Encoder IP 55 050 305 255 V2 Alumínio 02,4
18 30721 ATL AB10-C V2-100 6000 N 1000 N 024 VCC Termoplástico Com Encoder IP 55 100 405 305 V2 Alumínio 02,7
30 30722 ATL AB10-C V2-150 6000 N 1000 N 024 VCC Termoplástico Com Encoder IP 55 150 505 355 V2 Alumínio 03,0
41 30723 ATL AB10-C V2-200 6000 N 1000 N 024 VCC Termoplástico Com Encoder IP 55 200 605 405 V2 Alumínio 03,3
23 31035 ATL AB10-QR V2-100 7000 N Não Tr 024 VCC Termoplástico Quick Release IP 55 100 445 345 V2 Alumínio 02,8
04 30740 ATL AB10-S V2-050 6000 N 1000 N 024 VCC Termoplástico Sem Encoder IP 55 050 285 235 V2 Alumínio 02,3
15 30714 ATL AB10-S V2-100 6000 N 1000 N 024 VCC Termoplástico Sem Encoder IP 55 100 385 285 V2 Alumínio 02,6
27 30715 ATL AB10-S V2-150 6000 N 1000 N 024 VCC Termoplástico Sem Encoder IP 55 150 485 335 V2 Alumínio 02,9
38 30716 ATL AB10-S V2-200 6000 N 1000 N 024 VCC Termoplástico Sem Encoder IP 55 200 585 385 V2 Alumínio 03,2
10 30944 ATL AB30-C V2-050 6000 N 3000 N 024 VCC Alumínio Com Encoder IP 55 050 315 265 V2 Alumínio 02,9
21 30945 ATL AB30-C V2-100 6000 N 3000 N 024 VCC Alumínio Com Encoder IP 55 100 415 315 V2 Alumínio 03,2
33 30946 ATL AB30-C V2-150 6000 N 3000 N 024 VCC Alumínio Com Encoder IP 55 150 515 365 V2 Alumínio 03,5
44 30947 ATL AB30-C V2-200 6000 N 3000 N 024 VCC Alumínio Com Encoder IP 55 200 615 415 V2 Alumínio 03,7
05 30488 ATL AB30-S V2-050 6000 N 3000 N 024 VCC Alumínio Sem Encoder IP 55 050 285 235 V2 Alumínio 02,8
16 30310 ATL AB30-S V2-100 6000 N 3000 N 024 VCC Alumínio Sem Encoder IP 55 100 385 285 V2 Alumínio 03,1
28 30361 ATL AB30-S V2-150 6000 N 3000 N 024 VCC Alumínio Sem Encoder IP 55 150 485 335 V2 Alumínio 03,4
39 30320 ATL AB30-S V2-200 6000 N 3000 N 024 VCC Alumínio Sem Encoder IP 55 200 585 385 V2 Alumínio 03,6
06 30739 ATL AB50-C V2-050 6000 N 1000 N 024 VCC Sem Capa Com Encoder IP 22 050 290 240 V2 Alumínio 02,2
17 30529 ATL AB50-C V2-100 6000 N 1000 N 024 VCC Sem Capa Com Encoder IP 22 100 390 290 V2 Alumínio 02,5
29 30530 ATL AB50-C V2-150 6000 N 1000 N 024 VCC Sem Capa Com Encoder IP 22 150 490 340 V2 Alumínio 02,8
40 30531 ATL AB50-C V2-200 6000 N 1000 N 024 VCC Sem Capa Com Encoder IP 22 200 590 390 V2 Alumínio 03,2
03 30738 ATL AB50-S V2-050 6000 N 1000 N 024 VCC Sem Capa Sem Encoder IP 22 050 270 220 V2 Alumínio 02,1
14 30519 ATL AB50-S V2-100 6000 N 1000 N 024 VCC Sem Capa Sem Encoder IP 22 100 370 270 V2 Alumínio 02,4
26 30520 ATL AB50-S V2-150 6000 N 1000 N 024 VCC Sem Capa Sem Encoder IP 22 150 470 320 V2 Alumínio 02,7
37 30521 ATL AB50-S V2-200 6000 N 1000 N 024 VCC Sem Capa Sem Encoder IP 22 200 570 370 V2 Alumínio 03,1
02 30960 ATL AB70-C V2-050 6000 N 1000 N 024 VCC Sem Capa Com Encoder IP 22 050 255 205 V2 Alumínio 02,5
13 30961 ATL AB70-C V2-100 6000 N 1000 N 024 VCC Sem Capa Com Encoder IP 22 100 305 205 V2 Alumínio 02,7
25 30962 ATL AB70-C V2-150 6000 N 1000 N 024 VCC Sem Capa Com Encoder IP 22 150 355 205 V2 Alumínio 02,9
36 30963 ATL AB70-C V2-200 6000 N 1000 N 024 VCC Sem Capa Com Encoder IP 22 200 405 205 V2 Alumínio 03,1
35 30959 ATL AB70-S V2-200 6000 N 1000 N 024 VCC Sem Capa Sem Encoder IP 22 200 385 185 V2 Alumínio 03,0
12 30957 ATL AB70-S V2-100 6000 N 1000 N 024 VCC Sem Capa Sem Encoder IP 22 100 285 185 V2 Alumínio 02,6
24 30958 ATL AB70-S V2-150 6000 N 1000 N 024 VCC Sem Capa Sem Encoder IP 22 150 335 185 V2 Alumínio 02,8
01 30956 ATL AB70-S V2-050 6000 N 1000 N 024 VCC Sem Capa Sem Encoder IP 22 050 235 185 V2 Alumínio 02,4
09 30948 ATL AB90-C V1-050 7000 N 1000 N 024 VCC Sem Capa Com Encoder IP 22 050 305 255 V2 Alumínio 02,0
43 30951 ATL AB90-C V1-200 7000 N 1000 N 024 VCC Sem Capa Com Encoder IP 22 200 605 405 V2 Alumínio 03,0
42 30955 ATL AB90-S V1-200 7000 N 1000 N 024 VCC Sem Capa Sem Encoder IP 22 200 605 405 V2 Alumínio 03,0
46 31024 AML Acionamento Manual 7000 N 3000 N Sem Capa Sem Encoder 055 Aço 01,2
19 30953 ATL AB90-S V1-100 7000 N 1000 N 024 VCC Sem Capa Sem Encoder IP 22 100 405 305 V1 Alumínio 02,4
20 30949 ATL AB90-C V1-100 7000 N 1000 N 024 VCC Sem Capa Com Encoder IP 22 100 405 305 V2 Alumínio 02,4
31 30954 ATL AB90-S V1-150 7000 N 1000 N 024 VCC Sem Capa Sem Encoder IP 22 150 505 355 V1 Alumínio 02,7
32 30950 ATL AB90-C V1-150 7000 N 1000 N 024 VCC Sem Capa Com Encoder IP 22 150 505 355 V2 Alumínio 02,7
08 30952 ATL AB90-S V1-050 7000 N 1000 N 024 VCC Sem Capa Sem Encoder IP 22 050 305 255 V2 Alumínio 02,0
Item Código Modelo Força de Compressão Força de Tração Tensão Acabamento Acessórios Grau de Proteção Curso
(mm)
Medida Aberta
(mm)
Medida Fechada
(mm)
Velocidade Tipo de Tubo Peso
(kg)
