Central de Comando

Principais Características

  • Comando de 1 a 6 atuadores
  • Saída de 1 a 3 controles
  • Grau de proteção IP 65
  • Ciclo de trabalho: 20% (1 on + 4 off)
  • Temperatura ambiente: 5ºC a 40ºC
  • Cabo de alimentação fornecido avulso
  • Dimensões: 280 x 128 x 90 mm (C x L x A)
  • Peso: 3,0 kg
  • Saída opcional para módulo de bateria portátil

Nomenclatura

Conjunto Gabinete (1, 2 e 3): Composto pela Base de Fixação (3), Corpo (2) e Tampa dos Conectores (1); todos injetados em termoplástico ABS V0 (cor RAL 7032). Possui, para uma perfeita vedação entre as partes móveis, anéis o´rings em borracha nitrílica (4 e 5) e parafusos de fixação zincados, garantindo assim, um grau de proteção IP 65. Também sob consulta e quantidade, poderemos fornecer em Termoplástico Policarbonato e/ou outras cores.

Transformador de Potência (6): Núcleo de chapa E/I, tem o primário separado do secundário com conseqüente dupla isolação. Possui protetor térmico (Termostato, classe B 130ºC) integrado ao enrolamento primário (fios de cobre classe H 155ºC); é impregnado com verniz poliéster para sua perfeita isolação e estruturação mecânica. Projetado para alimentações em 127 ou 220 VCA (60Hz), fornece saída de 26 VCA e 160W de potência útil, para o restante do circuito. Opcionalmente, poderemos fornecer para países com frequência de 50Hz.

Transformador Auxiliar (7): Este componente fornece o essencial para manter um “modo de espera” (25 mA em 220 VCA e 50 mA em 127 VCA), onde possibilita dentro do circuito, o comando para liberação do Transformador de Potência somente quando o sistema for acionado. Possui também a função de fornecer energia para carga do Módulo de Bateria auxiliar, quando a opção do modelo da Caixa de Comando necessitar deste recurso. Para segurança, tem um termo-fusível integrado ao seu enrolamento primário.

Placa de Comando (8): Manufaturada de acordo com as Normas Classe II, tem como base uma placa de circuito impresso de dupla face. Seu layout foi planejado para que sua face superior, permita um fácil acesso aos conectores de ligação Possui reconhecimento automático de tensão de entrada, protegida por dois fusíveis de ação rápida de 2,0 A, cujas faixas de operação variam de 106 a 132 VCA (para entrada de 127 VCA) e de 189 a 250 VCA (para entrada de 220 VCA). Permite uma corrente de 8,0 A para cada atuador acionado individualmente ou em simultaneidade com outros.

Bucha Passa Cabo (9): Promove a vedação de todos os cabos de ligação. A central de comando é fornecida com buchas passa cabo versão “cega”, quando não há uso de todas as saídas.

Central de Comando Plus

Principais Características

  • Comando de 1 a 4 atuadores
  • Saída para 1 controle remoto a cabo
  • Grau de proteção IP 21
  • Ciclo de trabalho: 20% (1 on + 8 off)
  • Temperatura ambiente: 5ºC a 40ºC
  • Tensão de entrada 28 VCA 60hz
  • Tensão de saída 24 VCC
  • Dimensões: 125 x 105 x 38 mm (C x L x A)
  • Peso: 0,220 kg
  • Saída opcional para módulo de bateria portátil

Descrição

Essa central de comando foi desenvolvida para ser uma versão de solução simples, compacta e econômica. Montada em gabinete de Termoplástico, pode ser configurada para acionar de 1 até 4 Atuadores, mas sempre comandados por um único controle remoto a cabo. Necessita de uma Fonte de Alimentação externa, sendo para movimentos individuais, a fonte 30437 ou quando simultâneos, a fonte 30807.

Fonte de Alimentação 30437 - Aplicável em acionamentos individuais (1 Atuador)

  • Potência útil: 80W
  • Tensão de entrada: 127 VAC 50/60Hz ou 220 VCA 60Hz
  • Seleção manual de tensão de entrada
  • Tensão de saída: 28 VCA 50/60 Hz
  • Grau de proteção IP21
  • Protegido por 2 fusíveis internos de ação rápida de 2A
  • Temperatura ambiente: 5ºC a 40ºC
  • Dimensão: 110 x 78 x 68 mm (C x L x A) Peso 1,1 kg




Fonte de Alimentação 30807 - Aplicável em acionamentos simultâneos (até 4 Atuadores)

  • Potência útil: 160W
  • Tensão de entrada: 127 VCA 50/60Hz ou 220 VAC 50/60Hz
  • Seleção manual de tensão de entrada
  • Tensão de saída: 28 VCA 50/60 Hz
  • Grau de proteção IP21
  • Protegido por 2 fusíveis internos de ação rápida de 2A
  • Temperatura ambiente: 5ºC a 40ºC
  • Dimensão: 135 x 107 x 88 mm (C x L x A)
  • Peso 2,5 kg

Tabela Comparativa

Ítem Código Modelo Número de Atuadores Número de Controles Número de Membranas Acionamento por Bateria Fixa Acionamento por Bateria Portátil Tensão (V) Rede Frequência (Hz) Peso (Kg)
1 30438 Central de Comando Plus 101 GS 1 1 - - - 110/220 Mono 50/60 0,2
2 30439 Central de Comando Plus 102 GS 2 1 - - - 110/220 Mono 50/60 0,2
3 30860 Central de Comando Advanced 202 HS 2 3 - - - 110/220 Mono 50/60 3,0
4 30440 Central de Comando Plus 103 GS 3 1 - - - 110/220 Mono 50/60 0,2
5 30861 Central de Comando Advanced 203 HS 3 3 - - - 110/220 Mono 50/60 3,0
6 30441 Central de Comando Plus 104 GS 4 1 - - - 110/220 Mono 50/60 0,2
7 30862 Central de Comando Advanced 204 HS 4 3 - - - 110/220 Mono 50/60 3,0
8 30865 Central de Comando Advanced 204 HB 4 3 - Sim - 110/220 Mono 50/60 3,0
9 31067 Central de Comando Advanced Fowler 404 HB 4 - 3 Sim - 110/220 Mono 50/60 3,0
10 30900 Central de Comando Advanced 404 HS 4 - 3 - - 110/220 Mono 50/60 3,0
11 30901 Central de Comando Advanced 404 HB 4 - 3 - Sim 110/220 Mono 50/60 3,0
12 30920 Central de Comando Advanced 414 HB 4 - 3 Sim - 110/220 Mono 50/60 3,0
13 30870 Central de Comando Advanced 606 HS 6 1 - - - 110/220 Mono 50/60 3,1
14 31111 Central de Comando Advanced 606 HB 6 1 - Sim - 110/220 Mono 50/60 3,1

Teclados de Membrana

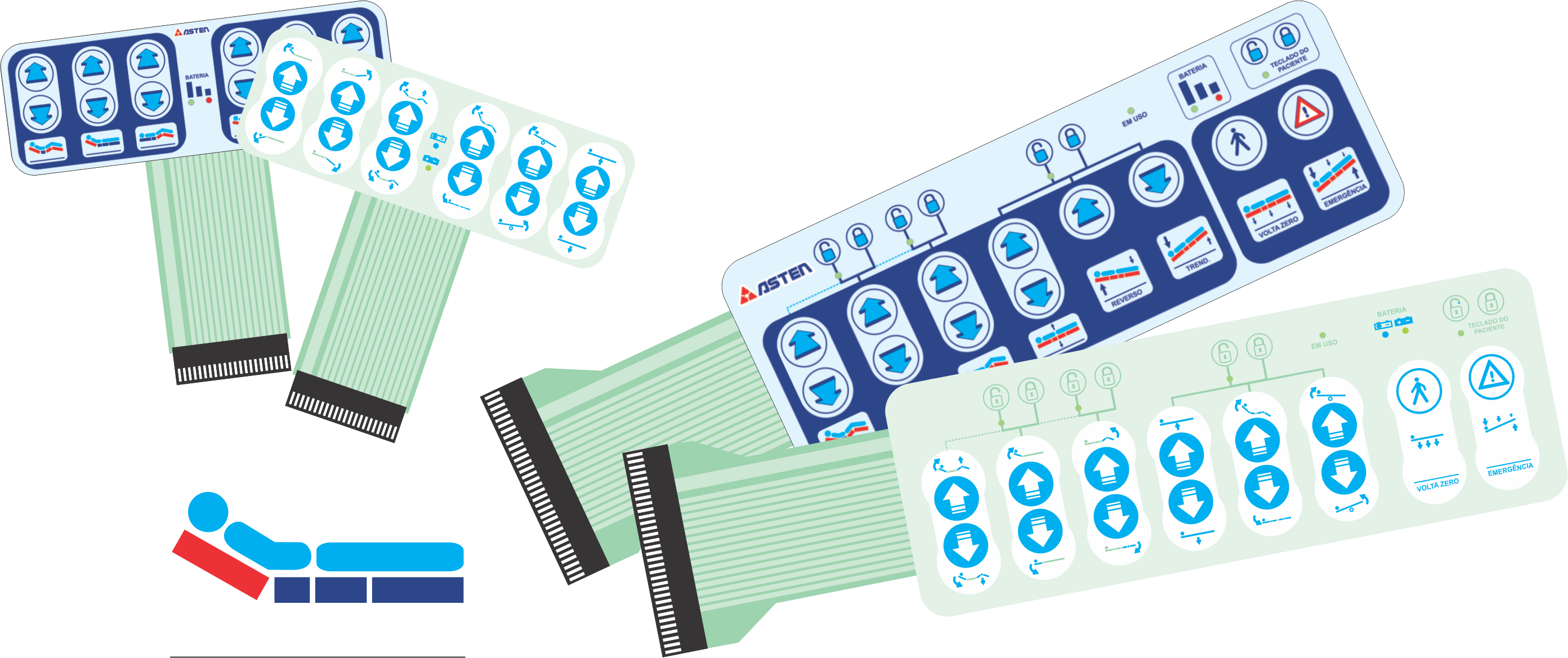

Fabricado sob filmes de Policarbonato, possui excelente aparência visual. É auto adesivo, resistente a solventes, tem proteção contra poeira e fluídos. Apresenta espessura mínima de aproximadamente 1mm, ocupando pequenos espaços. Sua conexão é feita através de um flat cable e um conector instalado para ligação. É importante ressaltar que, mediante demanda, poderemos desenvolver outras soluções personalizadas às necessidades do Cliente, além da linha apresentada neste catálogo.

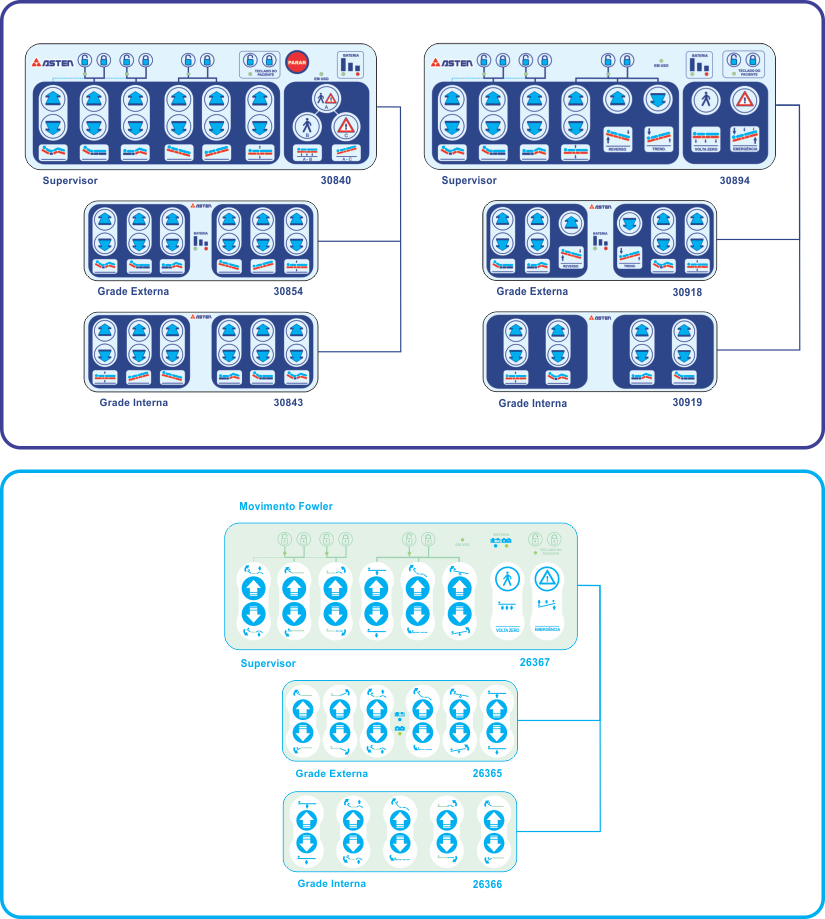

Versões Disponíveis para Cama Hospitalar



Controle Remoto

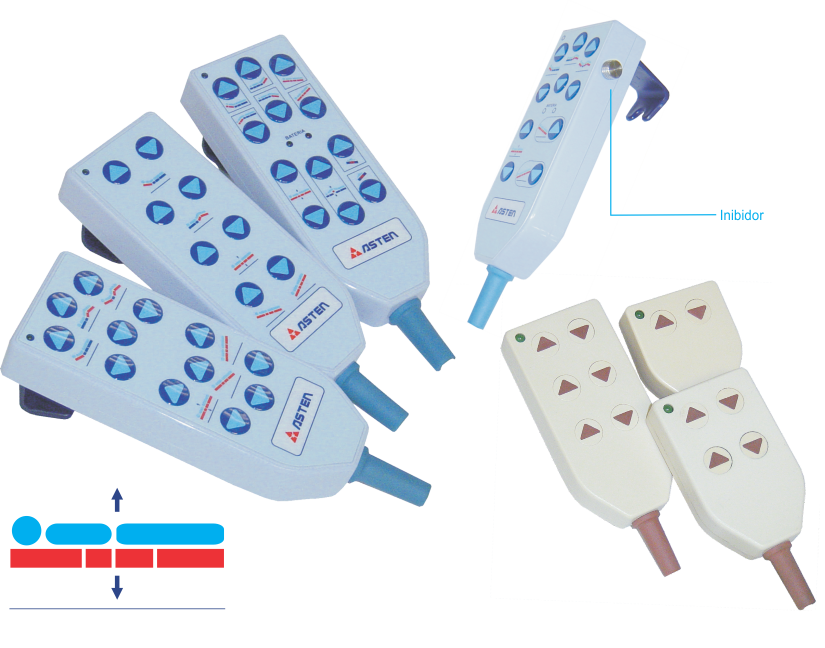

Composto por caixa injetada em termoplástico, placa de circuito impresso e chave táctil, possui forma ergonômica e prática. Sua conexão com a central de comando pode ser feita com conector de tipo DB9 (versão Central de Comando Plus) ou barra de pinos (versão Central de Comando Advanced). Pode ter painel decorativo de Policarbonato, que impede a entrada de água e poeira através das teclas de acionamento. Alguns modelos possuem inibidor de movimentos, que serve para travar o movimento do Atuador nas situações onde apenas a enfermeira deva movimentar o sistema.

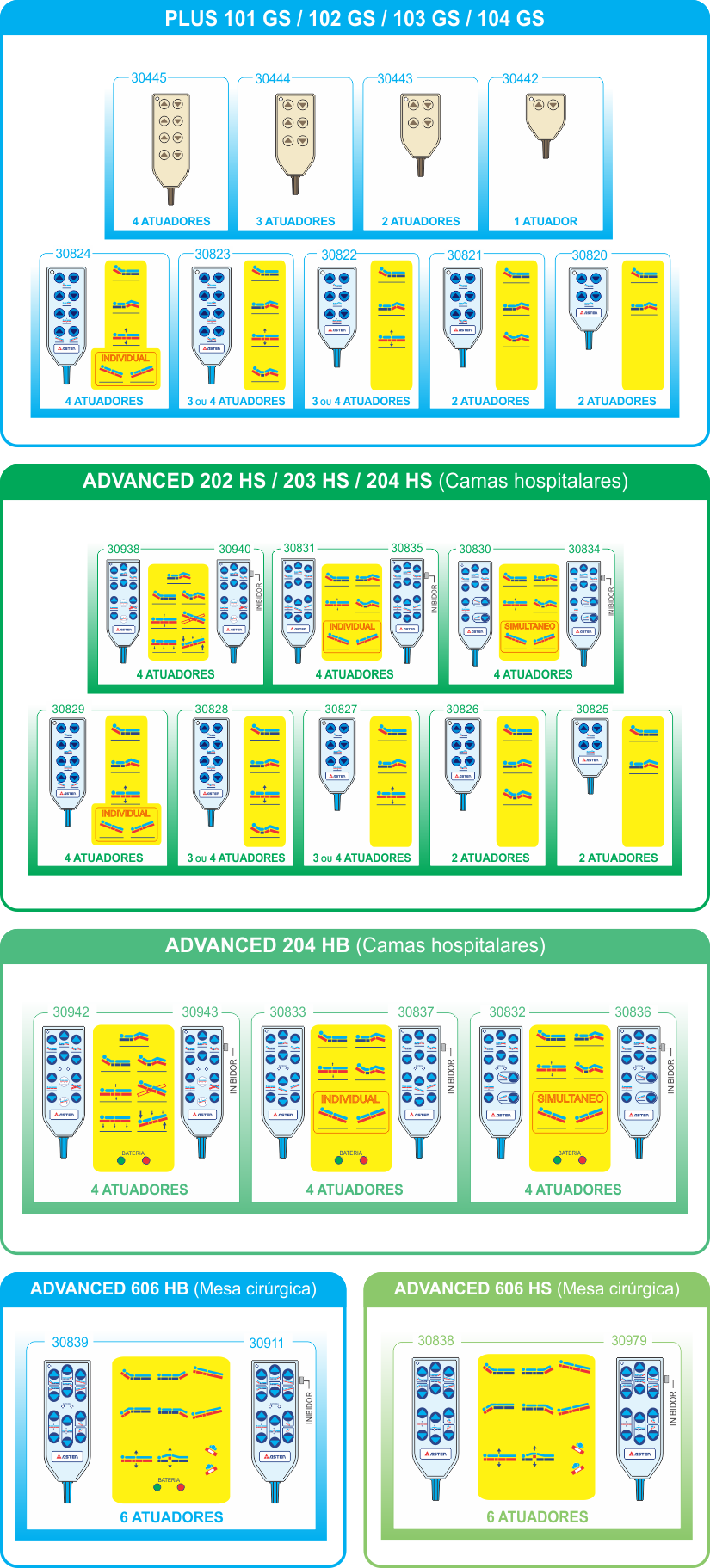

Versões Disponíveis

Módulos de Bateria Fixa

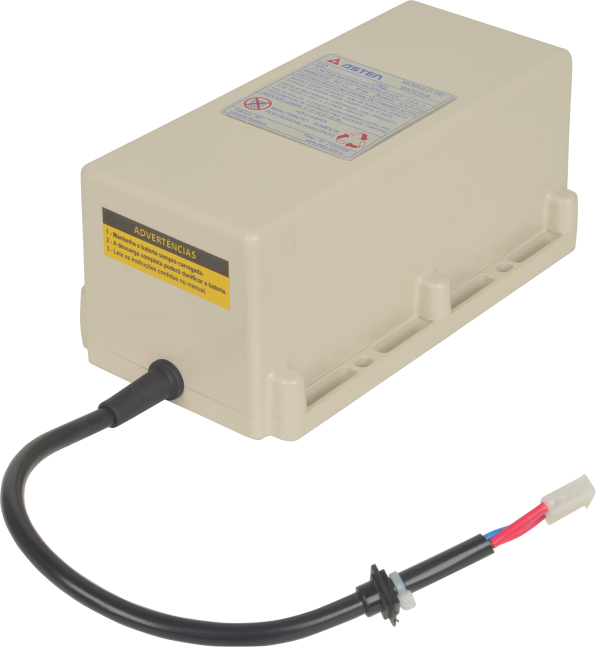

O módulo de bateria fixa 31064 é aplicado para suprir eventuais interrupções no fornecimento de energia elétrica à Central de Comando (modelos Advanced HB). Composto por 2 baterias de 12 Volts (Certificadas CE e UL), seladas, de chumbo-ácido, ligadas em série, recarregáveis e com autonomia de 2.2 Amperes/hora. Fornece tensão de 24 VCC e está protegida por um fusível de ação rápida tipo lâmina de 15 Amperes. A Central de Comando ASTEN é responsável pelo gerenciamento da carga do módulo de bateria, através de uma baixa corrente (aproximadamente 0,06 Amperes). O cabo de ligação entre o módulo de bateria e a central de comando é polarizado e protegido contra danos por eventuais erros na sua ligação. Dimensão: 190 x 115 x 80 mm (C x L x A) Peso 2,1 kg.



Nomenclatura
