Motorredutores e Redutores - Linha BONTORK

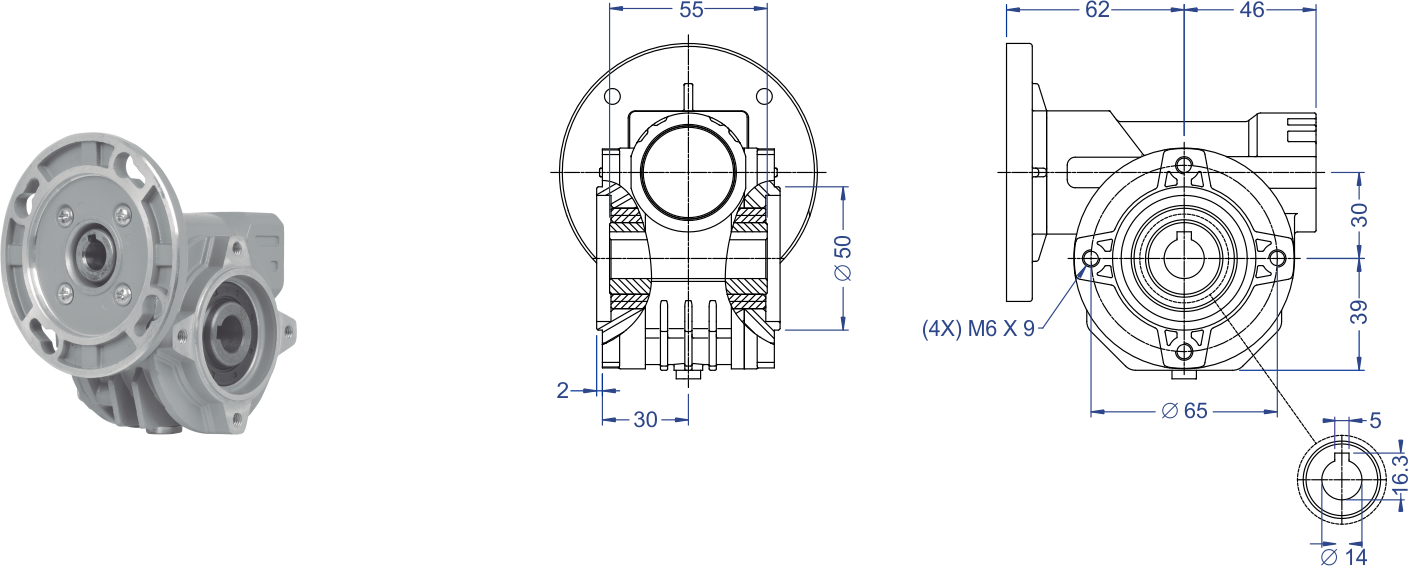

BNK-030

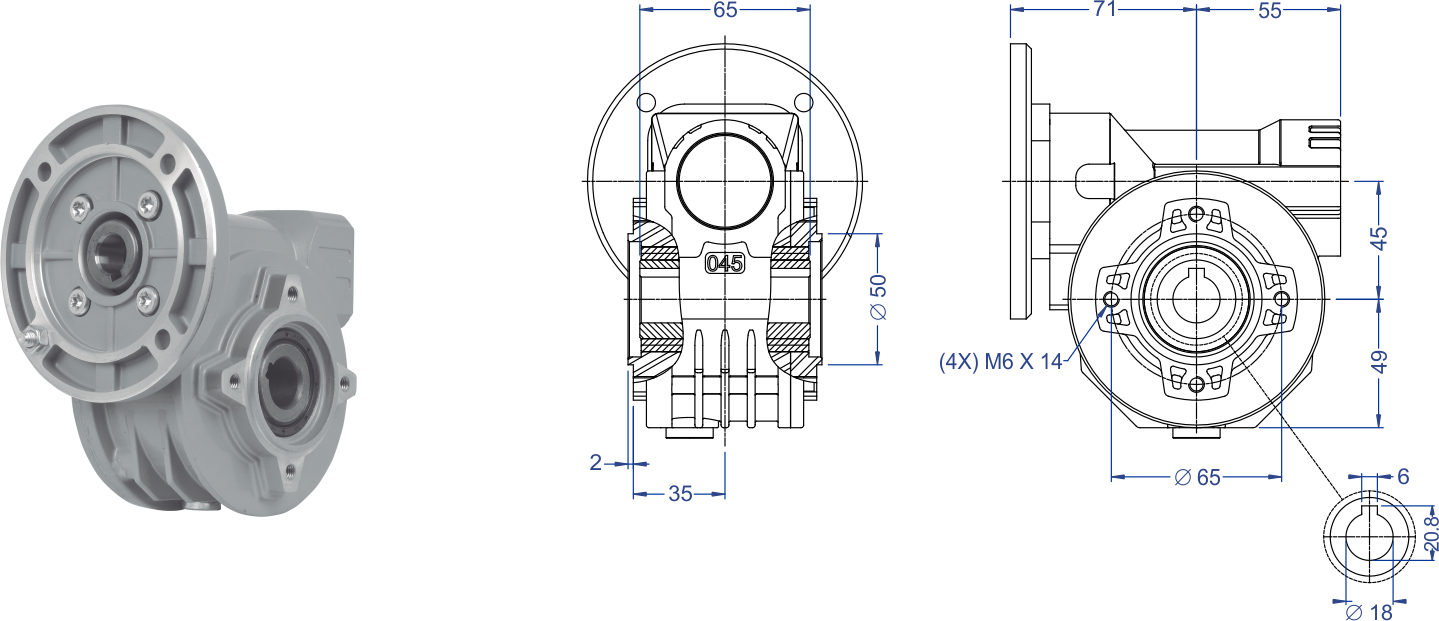

BNK-045

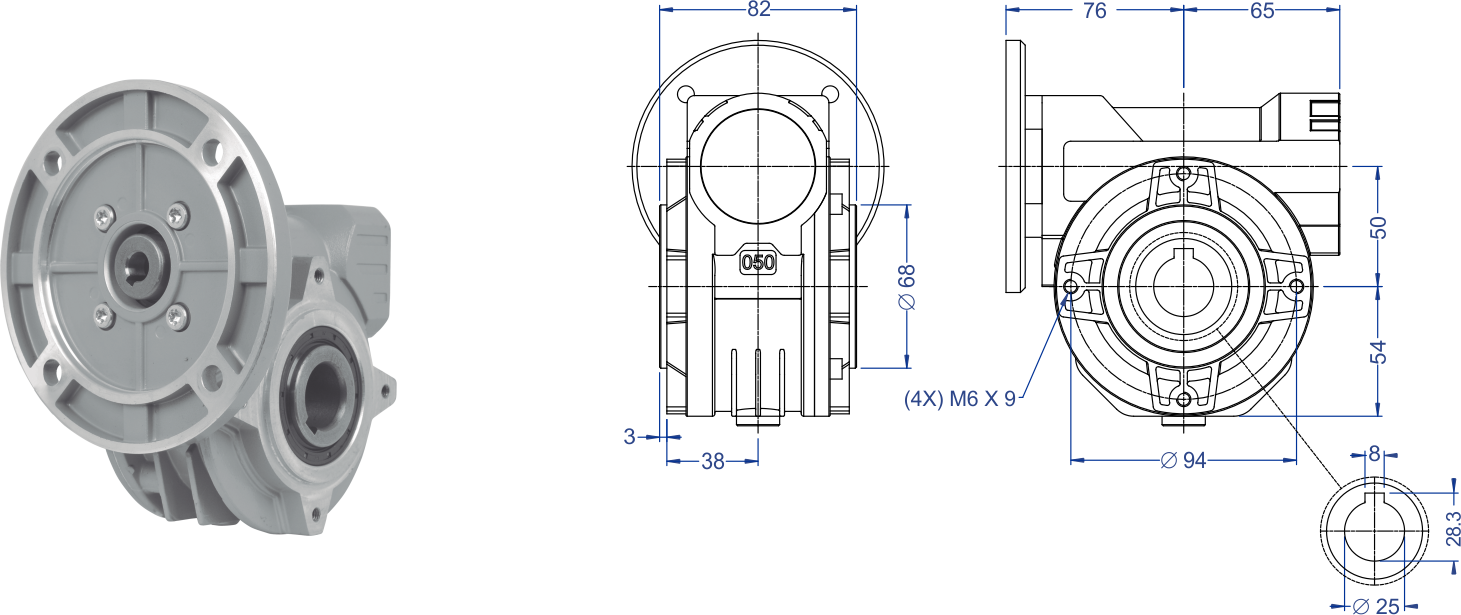

BNK-050

BNK-063

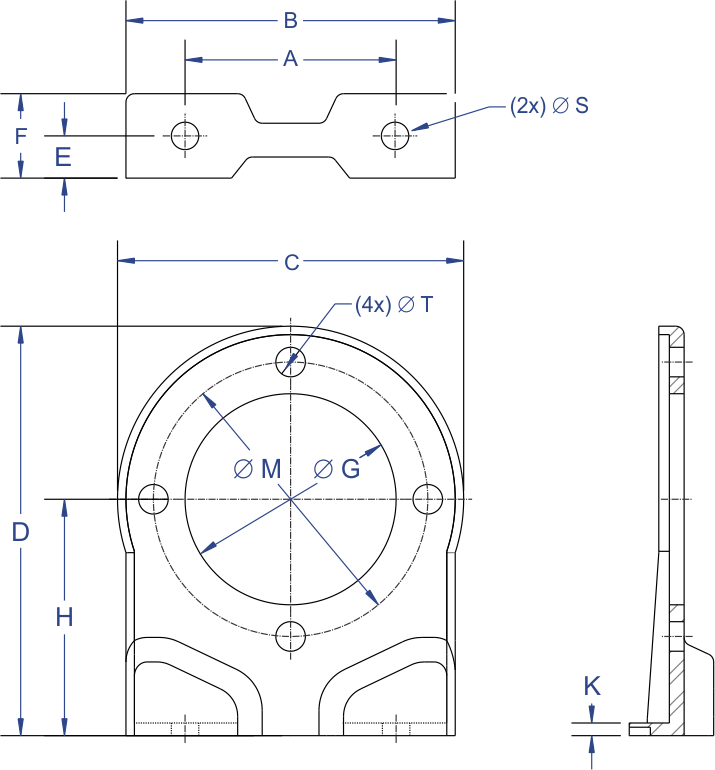

Base para Redutor (mm)

CÓDIGO BNK A B C D E F øG H K øM øS øT
 76.050.128 30 50 78 82 97 10,0 19,0 50 55 2,0 65 7,0
 76.050.129 45  50 98 85 115  9,5 24,0 50  72 5,0 65 10,5
 76.050.130 50 64 113  113  139 12,0 28,0 68 82  5,5 94  10,5
 76.050.131 63 95  133  114  157  16,5  32,5 75  100 5,0  90 10,5



Eixos de Saída (mm)

CÓDIGO TIPO VF d B B1 G1 L L1 b1 t1
76.050.112  Simples 30  14 25  36,5  55  95  126  16
76.050.114 Simples  45  18  32  43,0 65  113  151  20
76.050.115 Simples  50  25  52  60,0  81  146  200  28
76.050.116  Simples  63  25  60  63,0  120  190  246  28
76.050.117 Duplo 45  18 32 43,0 65 113 151 6 20
76.050.118 Duplo  63  25  60 63,0  120  190  246  28



Flange de Saída (mm)

CÓDIGO BNK KA KB KC KM KN KO KP
76.050.119 30  52 68  50  80
76.050.120 45  67 87  60  110
76.050.121 50  90 90  70  11  125
76.050.122  63  82 10  150  115  11 180



Braço de Torção (mm)

CÓDIGO BNK A d d0 D1 D2 D3 G R S
 76.050.108  30 100 80  50  65  14  18  4
 76.050.109  45 100  80  50  65  14  18
 76.050.110  50 100 110 68  94  14  18
 76.050.111  63 150  110 9 75 10 90  20  30

Redutores Bontork - Tamanho 30

Item Código Modelo Relação
1 : x
Eixo Flange Flange para Motor
01 76.050.001 RD-FCPDK030  5 9 80 56B14
02 76.050.012 RD-FCPDK030  5 11 90 63B14
03 76.050.002 RD-FCPDK030  7 9 80 56B14
04 76.050.014 RD-FCPDK030  7 11 90 63B14
05 76.050.003 RD-FCPDK030  10 9 80 56B14
06 76.050.015 RD-FCPDK030  10 11 90 63B14
07 76.050.004 RD-FCPDK030  15 9 80 56B14
08 76.050.126 RD-FCPDK030  15 11 80
09 76.050.016 RD-FCPDK063  15 11 90 63B14
10 76.050.011 RD-FCPDK030  19 9 80 56B14
11 76.050.017 RD-FCPDK030  19 11 90 63B14
12 76.050.006 RD-FCPDK030  25 9 80 56B14
13 76.050.018 RD-FCPDK030  25 11 90 63B14
14 76.050.007 RD-FCPDK030  30 9 80 56B14
15 76.050.019 RD-FCPDK030  30 11 90 63B14
16 76.050.008 RD-FCPDK030  39 9 80 56B14
17 76.050.020 RD-FCPDK030  39 11 90 63B14
18 76.050.009 RD-FCPDK030  50 9 80 56B14
19 76.050.021 RD-FCPDK030  50 11 90 63B14
20 76.050.010 RD-FCPDK030  61 9 80 56B14
21 76.050.005 RD-FCPDK030  80 9 80 56B14

Redutores Bontork - Tamanho 45

Item Código Modelo Relação
1 : x
Eixo Flange Flange para Motor
22 76.050.022 RD-FCPDK045  5 11 90 63B14
23 76.050.023 RD-FCPDK045  7 11 90 63B14
24 76.050.041 RD-FCPDK045  7 14 105 71B14
25 76.050.042 RD-FCPDK045  8 14 105 71B14
26 76.050.024 RD-FCPDK045  10 11 90 63B14
27 76.050.035 RD-FCPDK045  10 11 140 63B5
28 76.050.043 RD-FCPDK045  10 14 105 71B14
29 76.050.025 RD-FCPDK045  14 11 90 63B14
30 76.050.036 RD-FCPDK045  14 11 140 63B5
31 76.050.044 RD-FCPDK045  14 14 105 71B14
33 76.050.026 RD-FCPDK045  21 11 90 63B14
34 76.050.045 RD-FCPDK045  21 14 105 71B14
35 76.050.027 RD-FCPDK045  25 11 90 63B14
36 76.050.046 RD-FCPDK045  25 14 105 71B14
37 76.050.028 RD-FCPDK045  28 11 90 63B14
38 76.050.037 RD-FCPDK045  28 11 140 63B5
39 76.050.047 RD-FCPDK045  28 14 105 71B14
40 76.050.029 RD-FCPDK045  37 11 90 63B14
41 76.050.038 RD-FCPDK045  37 11 140 63B5
42 76.050.048 RD-FCPDK045  37 14 105 71B14
43 76.050.030 RD-FCPDK045  46 11 90 63B14
44 76.050.039 RD-FCPDK045  46 11 140 63B5
45 76.050.031 RD-FCPDK045  60 11 90 63B14
46 76.050.040 RD-FCPDK045  60 11 140 63B5
47 76.050.032 RD-FCPDK045  70 11 90 63B14
48 76.050.034 RD-FCPDK045  100 11 140 63B5
49 76.050.033 RD-FCPDK045  102 11 90 63B14
50 76.050.104 RD-FCPDK045  102 11 140 63B5
51 76.050.049 76.050.049  102 14 105 71B14

Redutores Bontork - Tamanho 50

Item Código Modelo Relação
1 : x
Eixo Flange Flange para Motor
52 76.050.052 RD-FCPDK050  5 14 105 71B14
53 76.050.069 RD-FCPDK050  5 19 120 80B14
54 76.050.053 RD-FCPDK050  7 14 105 71B14
55 76.050.123 RD-FCPDK050  7 19 120 80B14
56 76.050.070 RD-FCPDK050  8 19 120 80B14
57 76.050.054 RD-FCPDK050  10 14 105 71B14
58 76.050.064 RD-FCPDK050  10 14 160 71B5
59 76.050.055 RD-FCPDK050  14 14 105 71B14
60 76.050.065 RD-FCPDK050  14 14 160 71B5
61 76.050.071 RD-FCPDK050  14 19 120 80B14
63 76.050.072 RD-FCPDK050  15 19 120 80B14
64 76.050.056 RD-FCPDK050  18 14 105 71B14
65 76.050.066 RD-FCPDK050  18 14 160 71B5
66 76.050.073 RD-FCPDK050  18 19 120 80B14
67 76.050.074 RD-FCPDK050  25 19 120 80B14
68 76.050.057 RD-FCPDK050  26 14 105 71B14
69 76.050.075 RD-FCPDK050  26 19 120 80B14
70 76.050.125 RD-FCPDK050  26 14 160 71B5
71 76.050.058 RD-FCPDK050  36 14 105 71B14
72 76.050.059 RD-FCPDK050  43 14 105 71B14
73 76.050.067 RD-FCPDK050  43 14 160 71B5
74 76.050.060 RD-FCPDK050  50 14 105 71B14
75 76.050.061 RD-FCPDK050  60 14 105 71B14
76 76.050.062 RD-FCPDK050  80 14 105 71B14
77 76.050.068 RD-FCPDK050  80 14 160 71B5
78 76.050.051 RD-FCPDK050  100 11 140 63B5
79 76.050.063 RD-FCPDK050  100 14 105 71B14

Redutores Bontork - Tamanho 63

Item Código Modelo Relação
1 : x
Eixo Flange Flange para Motor
100 76.050.079 RD-FCPDK063  67 14 105 71B14
101 76.050.082 RD-FCPDK063  67 14 160 71B5
102 76.050.080 RD-FCPDK063  80 14 105 71B14
102 76.050.080 RD-FCPDK063  80 14 105 71B14
103 76.050.083 RD-FCPDK063  80 14 160 71B5
104 76.050.081 RD-FCPDK063  94 14 105 71B14
80 76.050.084 RD-FCPDK063  7 19 120 80B14
81 76.050.097 RD-FCPDK063  7 24 200 90B5
82 76.050.085 RD-FCPDK063  10 19 120 80B14
83 76.050.093 RD-FCPDK063  10 24 140 80B14
84 76.050.098 RD-FCPDK063  10 24 200 90B5
85 76.050.086 RD-FCPDK063  15 19 120 80B14
86 76.050.94 RD-FCPDK063  15 24 140 80B14
87 76.050.099 RD-FCPDK063  15 24 200 90B5
88 76.050.087 RD-FCPDK063  19 19 120 80B14
89 76.050.095 RD-FCPDK063  19 24 140 80B14
90 76.050.100 RD-FCPDK063  19 24 200 90B5
91 76.050.088 RD-FCPDK063  24 19 120 80B14
92 76.050.089 RD-FCPDK063  30 19 120 80B14
93 76.050.096 RD-FCPDK063  30 24 140 80B14
94 76.050.101 RD-FCPDK063  30 24 200 90B5
95 76.050.090 RD-FCPDK063  36 19 120 80B14
96 76.050.077 RD-FCPDK063  45 14 105 71B14
97 76.050.078 RD-FCPDK063  50 14 105 71B14
98 76.050.091 RD-FCPDK063  50 19 120 80B14
99 76.050.092 RD-FCPDK063  60 19 120 80B14

Redutores Bontork - Eixo Simples de Saída

Item Código Modelo Descrição
105 76.050.112 BNK-030  Eixo Simples de Saída 14 mm
106 76.050.114 BNK-045  Eixo Simples de Saída 18 mm
107 76.050.115 BNK-050  Eixo Simples de Saída 25 mm
108 76.050.116 BNK-063  Eixo Simples de Saída 25 mm

Redutores Bontork - Eixo Duplo de Saída

Item Código Modelo Descrição
109 76.050.117 BNK-045  Eixo Duplo de Saída 18 mm
110 76.050.118 BNK-063  Eixo Duplo de Saída 25 mm

Redutores Bontork - Flange de Saída

Item Código Modelo Descrição
111 76.050.119 BNK-030  Flange de Saída - BNK-030
112 73.050.120 BNK-045  Flange de Saída - BNK-045
113 73.050.121 BNK-050  Flange de Saída - BNK-050
114 76.050.122 BNK-063  Flange de Saída - BNK-063

Redutores Bontork - Braço de Torção

Item Código Modelo Descrição
115 76.050.108 BNK-030  Braço de Torção - BNK-030
116 76.050.109 BNK-045  Braço de Torção - BNK-045
117 76.050.110 BNK-050  Braço de Torção - BNK-050
118 76.050.111 BNK-063  Braço de Torção - BNK-063

Redutores Bontork - Base para Redutor

Item Código Modelo Descrição
119 76.050.128 BNK-030  Base para Redutor - BNK-030
120 76.050.129 BNK-045  Base para Redutor - BNK-045
121 76.050.130 BNK-050  Base para Redutor - BNK-050
122 76.050.131 BNK-063  Base para Redutor - BNK-063
