Ventiladores Industriais - Centrífugos

Descrição de Ventiladores

Os Ventiladores Industriais foram desenvolvidos para insuflar, resfriar, succionar e ventilar, com alta ou baixa pressão ou vazão. São utilizados principalmente em aquecedores, resfriadores, aspiradores, exaustores e secadores industriais, também comuns em fornos, forjas, dentre outras aplicações. Os ventiladores, pela sua construção podem ser axiais, centrífugos ou sirocos.

Ventilador Centrífugo

São ventiladores compactos, com propulsores constituídos de turbina de variadas formas e ângulos, conforme modelo e a finalidade a que se destina. Os propulsores são envolvidos por uma carcaça na forma típica de "caracol" e fluxo de ar movimentado no sentido radial em relação ao eixo de acionamento.

Dados Auxiliares de Ventiladores

Q = A.V  /  V = 4,04  /  Pd

Q = Vazão (m³/s)  /  V = Velocidade Linear (m/s)

A = Área do Duto (m²)  /  Pd = Pressão Dinâmica (mmCA)

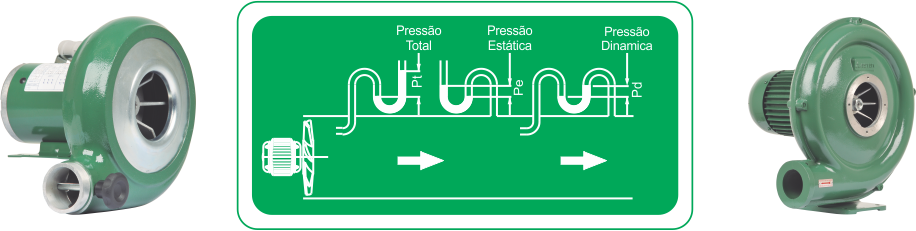

Pressão Total (Pt): É a pressão do ar produzida pela velocidade e pela compressão, sendo a soma da pressão dinâmica (Pd) e da pressão estática (Pe). Pt = Pe + Pd

Pressão Dinâmica (Pd): É a parte da pressão produzida apenas em função da velocidade. Pd = Pt - Pe

Pressão Estática (Pe): É a pressão medida de maneira tal que não haja efeitos produzidos pela velocidade do fluxo. É a pressão utilizada como indicador do estado termodinâmico do fluído. A pressão estática do ventilador é a diferença entre pressão total e pressão dinâmica. Pe = Pt - Pd



Curva de Desempenho

As curvas de desempenho dos ventiladores estão representadas graficamente com a vazão em relação à pressão requerida.

Nota: Neste catálogo, as curvas dos ventiladores indicam as vazões em m³/minuto e as pressões estáticas em mmCA. Para converter em outras unidades use a tabela de conversão ao lado.

1. Denomina-se "zona de instabilidade", no caso dos ventiladores, a parte da curva de pressão próxima à vazão mínima de operação estável. Geralmente, a "zona de instabilidade" está perto do pico da curva de pressão.

2. A operação de ventiladores em sua zona de instabilidade poderá danificar o ventilador, o sistema de dutos (se houver) ou mesmo o equipamento em que o ventilador estiver operando.

Curva de Desempenho Ventiladores Centrífugo - VC

Curvas Características de Vazão x Pressão - 50 e 60 Hz



Item Código Modelo Vazão Máx.
(m³/min)
Pressão Máx.
(mmCA)
Curva Pressão Sonora
(dB(a)
Potência Tensão
(V)
Rede Freq.
(Hz)
Posição do Motor Peso
(kg)
W CV
01 28146 VENT - VC120MB - 30W - MON - H2 - V5 - D00 01,7 045 VC 1 65 0030 0,04 110 / 220 Monofásico 50 / 60 Esquerda 03,6
02 28147 VENT - VC120TB - 30W - TRF - H2 - V6 - D00 01,7 045 VC 1 65 0030 0,04 220 / 380 Trifásico 50 / 60 Esquerda 03,5
03 28150 VENT - VC120MQ - 30W - MON - H2 - V5 - D00 01,7 045 VC 1 65 0030 0,04 110 / 220 Monofásico 50 / 60 Esquerda 03,6
04 28149 VENT - VC120TQ - 30W - TRF - H2 - V6 - D00 01,7 045 VC 1 65 0030 0,04 220 / 380 Trifásico 50 / 60 Esquerda 03,6
05 28143 VENT - VC120MFP - 30W - MON - H2 - V5 - D00 01,7 045 VC 1 65 0030 0,04 110 / 220 Monofásico 50 / 60 Esquerda 03,5
06 28144 VENT - VC120TFP - 30W - TRF - H2 - V6 - D00 01,7 045 VC 1 65 0030 0,04 220 / 380 Trifásico 50 / 60 Esquerda 03,5
07 28152 VENT - VC190 - 150W - MON - H2 - V5 - D00 06,4 097 VC 2 76 0150 0,20 110 / 220 Monofásico 50 / 60 Direita 10,6
08 28151 VENT - VC190T - 150W - TRF - H2 - V9 - D00 06,4 097 VC 2 76 0150 0,20 220 / 380 / 440 Trifásico 50 / 60 Esquerda 09,5
09 28162 VENT - VC250 - 550W - TRF - V9 - H2 - V9 - D00 13,6 160 VC 3 85 0550 0,75 220 / 380 / 440 Trifásico 50 / 60 Esquerda 18,0
10 28156 VENT - VC280 - 550W - TRF - H2 - V9 - D00 09,3 200 VC 4 87 0550 0,75 220 / 380 / 440 Trifásico 50 / 60 Esquerda 15,0
Item Código Modelo Vazão Máx.
(m³/min)
Pressão Máx.
(mmCA)
Curva Pressão Sonora
(dB(a)
Potência Tensão
(V)
Rede Freq.
(Hz)
Posição do Motor Peso
(kg)
W CV
