Ventiladores Industriais - Axiais

Descrição de Ventiladores

Os Ventiladores Industriais foram desenvolvidos para insuflar, resfriar, succionar e ventilar, com alta ou baixa pressão ou vazão. São utilizados principalmente em aquecedores, resfriadores, aspiradores, exaustores e secadores industriais, também comuns em fornos, forjas, dentre outras aplicações. Os ventiladores, pela sua construção podem ser axiais, centrífugos ou sirocos.

Ventilador Axial

Caracterizam-se por movimentar grandes volumes de ar e pela baixa pressão estática. Sua característica básica é movimentar o ar no sentido do eixo de acionamento.

Dados Auxiliares de Ventiladores

Q = A.V  /  V = 4,04  /  Pd

Q = Vazão (m³/s)  /  V = Velocidade Linear (m/s)

A = Área do Duto (m²)  /  Pd = Pressão Dinâmica (mmCA)

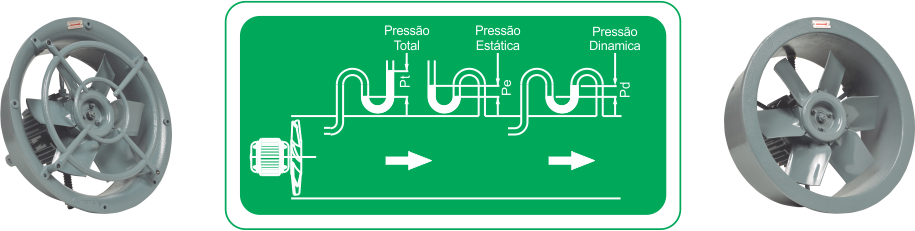

Pressão Total (Pt): É a pressão do ar produzida pela velocidade e pela compressão, sendo a soma da pressão dinâmica (Pd) e da pressão estática (Pe). Pt = Pe + Pd

Pressão Dinâmica (Pd): É a parte da pressão produzida apenas em função da velocidade. Pd = Pt - Pe

Pressão Estática (Pe): É a pressão medida de maneira tal que não haja efeitos produzidos pela velocidade do fluxo. É a pressão utilizada como indicador do estado termodinâmico do fluído. A pressão estática do ventilador é a diferença entre pressão total e pressão dinâmica. Pe = Pt - Pd

Curva de Desempenho

As curvas de desempenho dos ventiladores estão representadas graficamente com a vazão em relação à pressão requerida.

Nota: Neste catálogo, as curvas dos ventiladores indicam as vazões em m³/minuto e as pressões estáticas em mmCA. Para converter em outras unidades use a tabela de conversão ao lado.

1. Denomina-se "zona de instabilidade", no caso dos ventiladores, a parte da curva de pressão próxima à vazão mínima de operação estável. Geralmente, a "zona de instabilidade" está perto do pico da curva de pressão.

2. A operação de ventiladores em sua zona de instabilidade poderá danificar o ventilador,  o sistema de dutos (se houver) ou mesmo o equipamento em que o ventilador estiver operando.



Curva de Desempenho Ventiladores Axiaias - VA

Curvas Características de Vazão x Pressão - 50 e 60 Hz



Item Código Modelo Vazão Máx.
(m³/min)
Pressão Máx.
(mmCA)
Curva Pressão Sonora
(dB(a)
Potência Tensão
(V)
Rede Freq.
(Hz)
Fluxo do Ar Peso
(kg)
W CV
01 28153 VENT - VA300A2 - 370W - TRF - H2 - V9 - D00 0066 056 VA 1 87 0370 0,50 220 / 380 / 440 Trifásico 50 / 60 Exaustor / Soprador 10,0
02 28171 VENT - VA300P2 - 370W - TRF - H2 - V9 - D00 0066 056 VA 1 87 0370 0,50 220 / 380 / 440 Trifásico 50 / 60 Exaustor / Soprador 09,2
03 28154 VENT - VA300A4 - 250W - TRF - H2 - V9 - D00 0031 016 VA 2 70 0250 0,33 220 / 380 / 440 Trifásico 50 / 60 Exaustor / Soprador 10,0
04 28157 VENT - VA300P4 - 250W - TRF - H2 - V9 - D00 0031 016 VA 2 70 0250 0,33 220 / 380 / 440 Trifásico 50 / 60 Exaustor / Soprador 09,2
05 28155 VENT - VA300TA2 - 370W - TRF - H2 - V9 - D00 0066 056 VA 1 87 0370 0,50 220 / 380 / 440 Trifásico 50 / 60 Exaustor / Soprador 10,7
06 28169 VENT - VA300TP2 - 370W - TRF - H2 - V9 - D00 0066 056 VA 1 87 0370 0,50 220 / 380 / 440 Trifásico 50 / 60 Exaustor / Soprador 09,7
07 28185 VENT - VA300TA4 - 250W - TRF - H2 - V9 - D00 0031 016 VA 2 70 0250 0,33 220 / 380 / 440 Trifásico 50 / 60 Exaustor / Soprador 10,7
08 28170 VENT - VA300TP4 - 370W - TRF - H2 - V9 - D00 0031 016 VA 2 70 0250 0,33 220 / 380 / 440 Trifásico 50 / 60 Exaustor / Soprador 09,6
Item Código Modelo Vazão Máx.
(m³/min)
Pressão Máx.
(mmCA)
Curva Pressão Sonora
(dB(a)
Potência Tensão
(V)
Rede Freq.
(Hz)
Fluxo do Ar Peso
(kg)
W CV
