Descrição de Ventiladores

Os Ventiladores Industriais foram desenvolvidos para insuflar, resfriar, succionar e ventilar, com alta ou baixa pressão ou vazão. São utilizados principalmente em aquecedores, resfriadores, aspiradores, exaustores e secadores industriais, também comuns em fornos, forjas, dentre outras aplicações. Os ventiladores, pela sua construção podem ser axiais, centrífugos ou sirocos.

Ventilador Siroco

São ventiladores compactos, com propulsores constituídos de turbina de variadas formas e ângulos, conforme modelo e a finalidade a que se destina. Os propulsores são envolvidos por uma carcaça na forma típica de "caracol" e fluxo de ar movimentado no sentido radial em relação ao eixo de acionamento.

Dados Auxiliares de Ventiladores

Q = Vazão (m³/s)  /  V = Velocidade Linear (m/s)

A = Área do Duto (m²)  /  Pd = Pressão Dinâmica (mmCA)

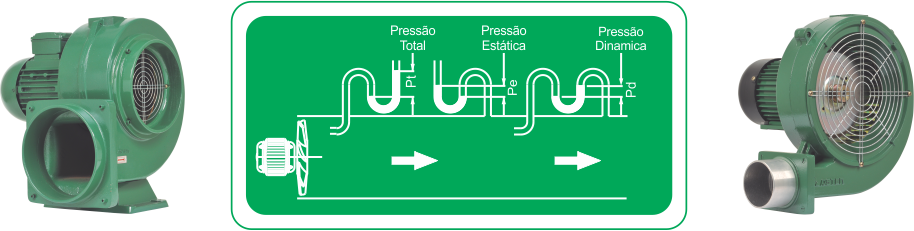

Pressão Total (Pt): É a pressão do ar produzida pela velocidade e pela compressão, sendo a soma da pressão dinâmica (Pd) e da pressão estática (Pe). Pt = Pe + Pd

Pressão Dinâmica (Pd): É a parte da pressão produzida apenas em função da velocidade. Pd = Pt - Pe

Pressão Estática (Pe): É a pressão medida de maneira tal que não haja efeitos produzidos pela velocidade do fluxo. É a pressão utilizada como indicador do estado termodinâmico do fluído. A pressão estática do ventilador é a diferença entre pressão total e pressão dinâmica. Pe = Pt - Pd



Curva de Desempenho

As curvas de desempenho dos ventiladores estão representadas graficamente com a vazão em relação à pressão requerida.

Nota: Neste catálogo, as curvas dos ventiladores indicam as vazões em m³/minuto e as pressões estáticas em mmCA. Para converter em outras unidades use a tabela de conversão ao lado.

1. Denomina-se "zona de instabilidade", no caso dos ventiladores, a parte da curva de pressão próxima à vazão mínima de operação estável. Geralmente, a "zona de instabilidade" está perto do pico da curva de pressão.

2. A operação de ventiladores em sua zona de instabiliade poderá danificar o ventilador, o sistema de dutos (se houver) ou mesmo o equipamento em que o ventilador estiver operando.



Curva de Desempenho Ventiladores Siroco - VS

Curvas Características de Vazão x Pressão - 50 e 60 Hz



Item Código Modelo Vazão Máx.
(m³/min)
Pressão Máx.
(mmCA)
Curva Pressão Sonora
(dB(a)
Potência Tensão
(V)
Rede Freq.
(Hz)
Posição do Motor Peso
(kg)
W CV
01 31433 VENT - VS100MD - 50W - MON - H2 - V5 - D01 06,2 038 VS 1 70 0050 0,07 110 / 220 Monofásico 50 / 60 Direita 03,5
02 31434 VENT - VS100ME - 50W - MON - H2 - V5 - D01 06,2 038 VS 1 70 0050 0,07 110 / 220 Monofásico 50 / 60 Esquerda 03,5
03 31435 VENT - VS100TD - 50W - TRF - H2 - V6 - D01 06,2 038 VS 1 70 0050 0,07 220 / 380 Trifásico 50 / 60 Direita 03,5
04 31436 VENT - VS100TE - 50W - TRF - H2 - V6 - D01 06,2 038 VS 1 70 0050 0,07 220 / 380 Trifásico 50 / 60 Esquerda 03,5
05 31418 VENT - VS130MD - 180W - MON - H2 - V2 - D91 11,7 066 VS 2 82 0180 0,25 220 Monofásico 50 / 60 Direita 07,1
06 31419 VENT - VS130ME - 180W - MON - H2 - V2 - D91 11,7 066 VS 2 82 0180 0,25 220 Monofásico 50 / 60 Esquerda 07,1
07 31420 VENT - VS130TD - 180W - TRF - H2 - V6 - D91 11,7 066 VS 6 82 0180 0,25 220 / 380 Trifásico 50 / 60 Direita 05,5
08 31421 VENT - VS130TE - 180W - TRF - H2 - V6 - D91 11,7 066 VS 7 82 0180 0,25 220 / 380 Trifásico 50 / 60 Esquerda 05,5
09 28172 VENT - VS200D - 550W - TRF - H6 - V9 - D00 20,5 038 VS 3 77 0550 0,75 220 / 380 / 440 Trifásico 60 Direita 25,5
10 28160 VENT - VS200E - 550W - TRF - H6 - V9 - D00 20,5 038 VS 3 77 0550 0,75 220 / 380 / 440 Trifásico 60 Esquerda 25,5
11 28173 VENT - VS200D - 1500W - TRF - H6 - V9 - D00 40 135 VS 4 90 1500 2,00 220 / 380 / 440 Trifásico 60 Direita 23,5
12 28159 VENT - VS200E - 1500W - TRF - H6 - V9 - D00 40 135 VS 4 90 1500 2,00 220 / 380 / 440 Trifásico 60 Esquerda 23,5
13 28174 VENT - VS200D - 2250W - TRF - H6 - V9 - D00 50 170 VS 5 96 2250 3,00 220 / 380 / 440 Trifásico 60 Direita 28,0
14 28158 VENT - VS200E - 2250W - TRF - H6 - V9 - D00 50 170 VS 5 96 2250 3,00 220 / 380 / 440 Trifásico 60 Esquerda 28,0
15 28179 VENT - VS205E - 250W - TRF - H6 - V9 - D00 10 140 VS 6 87 0250 0,33 220 / 380 Trifásico 50 / 60 Esquerda 08,7
16 28180 VENT - VS225E - 550W - TRF - H6 - V9 - D00 12 195 VS 7 90 0550 0,75 220 / 380 Trifásico 50 / 60 Esquerda 09,0

Acessórios - Base de Fixação

Acessórios - Flange de Entrada
